精密部件的檢測一直是制造業中的核心技術難點。尤其是在汽車、航空航天以及能源設備等領域的制造過程中，許多精密零部件具有復雜的內部結構和高精度要求，傳統的測量手段往往難以滿足需求。工業內窺鏡作為一種先進的無損檢測工具，通過非接觸式的三維測量技術，不僅能夠?qū)崿F(xiàn)復雜結構的無損傷檢測，還能精準還原部件的立體三維數據。本文將圍繞這一主題，探討其在精密部件檢測中的應用價值與實際解決能力。

精密部件檢測的痛點：傳統手段的局限性

1.復雜的內部結構難以觀察

許多精密零部件（如發動機葉片、渦輪壓氣機葉盤等）具有高度復雜的內部結構，這些部位通常被其他組件遮擋或封裝，傳統測量設備無法直接接觸或觀察。例如，在燃?xì)廨啓C(jī)的制造過程中，葉片和導向器之間的間隙需要精確控制在微米級別，但由于其復雜的空間分布，傳統的二維測量手段很難全面掌握實際情況。

2.傳統測量方法對部件造成損傷

在許多情況下，為了檢測精密部件的內部結構或表面缺陷，往往需要將其拆卸或進行破壞性測試。這種方式不僅會增加生產成本，還可能導致無法挽回的質量損失。例如，在航空航天領域，一枚飛機發動機葉片的價值可能是數萬元甚至更高，任何一次因測量導致的損壞都可能造成巨大的經濟損失。

3.難以實現高精度三維數據還原

精密部件的檢測通常需要三維空間信息的支持，以全面評估其幾何形狀、表面缺陷或裝配偏差。然而，在傳統測量手段中，二維投影或局部掃描往往無法提供完整的三維數據，導致檢測結果不夠準確或缺乏完整性。

非接觸式工業內窺鏡：復雜結構檢測的全新解決方案

1.非接觸式測量的核心技術

工業內窺鏡采用先進的光學成像和三維重建技術，能夠在不接觸被測對象的情況下完成高精度測量。其核心技術包括：

多維度傳感器集成：通過內置的高分辨率相機、激光掃描器以及深度攝像頭等裝置，能夠?qū)崟r(shí)捕捉被測對象的幾何信息。

三維數據重構算法：利用計算機視覺和激光測距技術，將二維圖像轉化為精確的三維模型，從而實現復雜結構的立體還原。

高精度測量功能：在測量過程中，系統可以對關鍵部位進行毫米級甚至微米級的精確定位，確保檢測結果的可靠性。

2.無損檢測的優勢

非接觸式工業內窺鏡的最大優勢在于其“0損傷”特性。無論是在生產過程中還是在后期維護中，這種測量方式都不會對被測部件造成任何物理損害。例如，在檢測發動機葉片時，無需拆卸或打磨葉片表面即可完成全面檢查，從而大幅降低了生產成本和時間消耗。

3.復雜結構的精準還原

對于具有高度復雜性的精密部件（如燃?xì)廨啓C(jī)導向器），工業內窺鏡能夠通過多角度掃描和綜合分析，準確還原其三維空間分布。這種方式不僅能夠發現隱藏在內部的缺陷或偏差，還可以幫助技術人員快速定位問題并制定修復方案。

工業內窺鏡在精密部件檢測中的典型應用

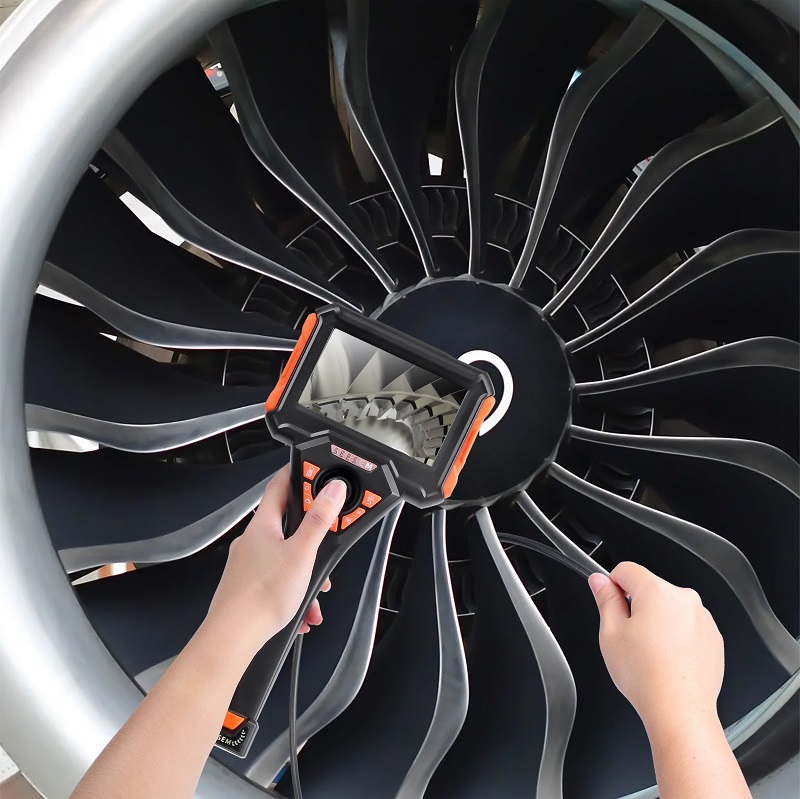

1.發動機葉片與渦輪盤檢測

在航空航天和汽車領域，渦輪發動機的性能直接關系到設備的效率和壽命。通過工業內窺鏡，檢測人員可以深入觀察渦輪盤內部的微觀結構，發現因高溫和應力作用產生的裂紋或磨損。

具體應用場景：

葉片間隙測量：通過非接觸式三維測量技術，精準計算葉片之間的間隙分布，確保其符合設計要求。

表面缺陷檢測：利用高分辨率成像系統，快速識別葉片表面的劃痕、腐蝕或其他損壞。

裝配偏差分析：對渦輪盤的整體幾何形狀進行三維重建，發現因裝配不當引起的偏差或變形。

2.汽車零部件精密檢測

在汽車制造過程中，許多精密部件（如發動機缸體、變速器齒輪等）需要在保證高強度的同時實現高精度加工。工業內窺鏡通過非接觸式測量技術，能夠高效完成這些復雜結構的無損檢測任務。

具體應用場景：

缸體內壁檢測：觀察缸體內表面的涂層均勻性和微觀形貌，確保其耐磨性和密封性。

齒輪嚙合分析：通過對齒輪三維形狀的精確測量，評估其嚙合精度和使用壽命。

鑄造缺陷識別：在發動機缸體等精密鑄件中，快速發現因澆注或冷卻過程產生的氣孔、縮松等缺陷。

3.能源設備內部結構檢測

在核電站、鍋爐以及燃?xì)廨啓C(jī)等領域，許多關鍵設備的內部結構由于高溫、高壓或有腐蝕環境而難以直接接觸。工業內窺鏡通過其非接觸式測量技術，能夠在確保安全的前提下完成復雜結構的高精度檢測。

具體應用場景：

鍋爐燃燒室檢測：觀察燃燒室內壁的結焦、積灰情況，并評估其對設備性能的影響。

燃?xì)廨啓C(jī)壓氣機葉柵檢測：對壓氣機葉柵的三維分布進行精確測量，發現問題并優化設計。

數據驅動的精準還原與分析

非接觸式工業內窺鏡的核心價值不僅在于其無損檢測能力，還體現在其能夠?yàn)橛脩籼峁└呔鹊娜S數據支持。通過將這些數據與計算機輔助設計（CAD）模型進行比對，技術人員可以更直觀地發現差距和問題，并制定相應的優化方案。

例如，在發動機葉片的生產過程中，工業內窺鏡不僅可以完成葉片表面的缺陷檢測，還能將其實際形狀與設計模型進行對比分析，從而快速定位偏差來源并改進制造工藝。這種數據驅動的方式不僅提升了檢測效率，還為企業帶來了更大的生產價值。

總結：非接觸三維測量技術的實際應用價值

面對復雜結構精密部件的檢測需求，傳統手段往往難以滿足其對高精度、無損傷的要求。而非接觸式工業內窺鏡通過其獨特的光學成像和三維重建技術，不僅能夠?qū)崿F(xiàn)復雜結構的精準測量，還能以“0損傷”的方式完成檢測任務，為 工業制造帶來以下顯著價值：

提高檢測效率：相比傳統方法，非接觸式測量減少了拆卸、打磨等繁瑣步驟，大幅縮短了檢測周期。

降低生產成本：避免因破壞性測量導致的返工或報廢問題，從而節省了大量時間和資金。

提升產品質量：通過精準還原三維數據并進行對比分析，企業能夠更好地控制制造過程中的質量偏差。

在未來的工業制造中，非接觸式三維測量技術將繼續推動精密檢測領域的變革與發展。無論是在汽車、航空航天還是能源設備等領域，這種無損測量方式都將為高質量生產提供重要保障。
